抽屉及附件

单轨抽屉(EA)
　　承重100kg，可拉90%，高度系列50mm~300mm。

双轨抽屉(VA)
　　 承重200kg，可拉出100%，高度系列75mm~400mm。

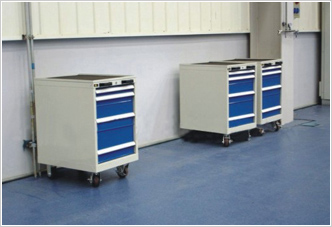

  1. 工具柜抽屉配置采用国际流行的25mm倍数配置，从最小高度50mm到最大高度400mm，抽屉高度的分配更细致。
  2. 工具柜抽屉数量可在已确定工具柜高度的状况下随意配置，即:抽屉总高度＝柜体高度－100mm。
  3. 全部抽屉都有安全扣装置，防止抽屉意外滑出。
  4. 抽屉内可随意分隔，并配合众多的抽屉分隔配件，对物料进行更有效的管理。


抽屉高度 50 75 100 125 150 200 250 300 350 400
屉墙高度 33 52 77 77 127 127 127 127 127 127
用度 单轨 36 61 86 111 136 186 236 286 - -
双轨 - 54 79 104 129 179 229 279 329 379

抽屉内部分隔 分类盒


柜体规格W×D(mm) 抽屉高度 抽屉高度150mm以上
411×572 50～125(mm)
 2×2
564×572 2×3
 2×2
564×725 3×3 2×2
723×572 3×3 2×2
723×725 3×3 2×2
870×725 3×3 2×2
1023×572 3×3 2×2
1023×725 3×3 2×2

抽屉高度(mm) 材质 型号 W(mm) D(mm) H(mm)
50 ABS ASA 50 75 75 25
ABS ASA 50 150 75 25
ABS ASA 50 150 150 25
75 ABS ASA 75 75 75 45
ABS ASA 75 150 75 45
ABS ASA 75 150 150 45
100 ABS ASA 100 75 75 70
ABS ASA 100 150 75 70
ABS ASA 100 150 150 70

分类槽 分类槽隔片

规格

 型号

规格W×D×H(mm)

槽宽(mm)

类型
二槽 BS-2

152×152×35

 71
三槽 BS-3

152×152×35

 46
四槽 BS-4

152×152×35

 33

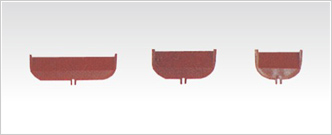

规格

 型号

规格W×D×H(mm)

类型
二槽 BSA-2

71×30

三槽 BSA-3

46×30

四槽 BSA-4 33×30
